Пример трехфазного электрощита

Многие жители СНТ воспользовавшись изменением в законодательстве оформили себе трехфазное присоединение к электросетям Россетей. Получив свои заветные 15 кВт по трем фазам, встал резонный вопрос, как эти киловатты принимать.

Особенности выделенной Россетями мощности 15 кВт является ее распределение по 3 фазам и установка трехполюсного автомата на 25 А. Таким образом, с каждой фазы мы сможем получить не более 5 кВт и в домовом электрощите их необходимо распределить по 3 группам. Распределить нужно более-менее равномерно иначе при превышении потребления электроэнергии по одной из фаз выше 5 кВт сработает вводной автомат (максимум 5,5 кВт). Не стоит забывать, что мощность 15 кВт получается фактически из суммы мощности каждой фазы.

Уличный щит Россетей

Поэтому свой электрощит собираем, посчитав какой мощности электроприборы используете и разделив их по мощности на три относительно равные группы. Вам это удастся сравнительно легко, если линии электропроводки, которые проложены в доме грамотно разделены на группы, разделяя, например, розетки первого и второго этажей, террасу, баню и т.д. Для защиты своих домочадцев от поражения электрическим током, используйте УЗО (устройство защитного отключения) с током утечки 30 мА и номинальным током 40 А. Дело в том, что номинальный ток УЗО разумно выбрать на порядок выше, чем у автомата (поскольку 32А дороже 40А на мой взгляд оптимален. Главной характеристикой УЗО является ток утечки. 30 мА защитит человека от поражения электрическим током. УЗО рассчитанные на ток утечки 100-300мА принято считать противопожарными. Электроток утечки в пределах 300 мА и напряжении 220 В – это выделяемое тепло, равное теплу, образующемуся от зажженной бытовой зажигалки. Подобное тепловыделение может привести к воспламенению проводки и всего поблизости. Чтобы предотвратить поражения электротоком, после противопожарных устройств защиты в цепь ставятся обычные приборы меньшего номинала по току утечки для защиты человека от токов утечки. Поэтому при вводе в дом правильным решением будет установка УЗО 300мА. Например, УЗО IEK ВД1-63S УЗО, 4Р, 40А, 300мА. Не забывайте, что вводное узо должно быть селективным, на что указывает буква «S» на корпусе. Время отключения селективного устройства защитного отключения (УЗО) типа S (селективного, с выдержкой времени на срабатывание) — обычно от 0,1 до 0,5 секунды, тогда как Предельно допустимое время отключения обычного УЗО — 0,3 секунды. Современные качественные устройства срабатывают со скоростью 20–30 мс (0,02–0,03 с) это позволяет нижестоящим УЗО сработать первыми, а селективное УЗО, установленное выше по цепи, оставаться в рабочем состоянии, предотвращая отключение всей линии:

УЗО всегда ставят в паре с автоматом, который его защищает от перегрузки и короткого замыкания. В моем случае это вводной автомат. Групповые УЗО защищены групповыми автоматами. Существуют еще дифференциальные автоматы, которые в одном корпусе совмещают функционально автоматический выключатель и УЗО.

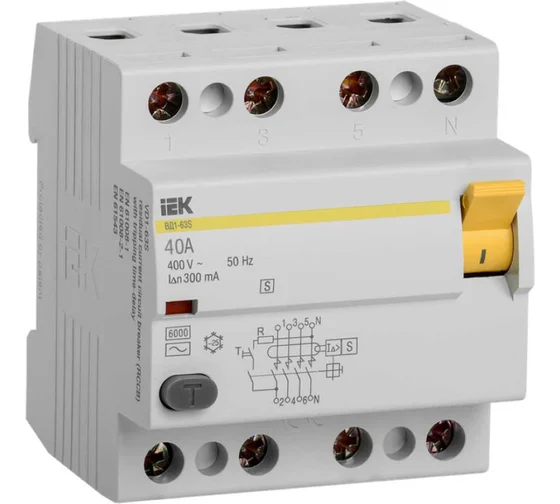

УЗО

Кроме УЗО и автоматических выключателей, для защиты своей домашней электросети от скачков напряжения, используйте реле напряжения. Этот прибор, позволяет установить минимальное и максимальное входящего напряжения, например от 198 В до 253 В согласно ГОСТ  29322-2014 «Напряжения стандартные» и отключит своих потребителей если величина напряжения выйдет за пределы этого диапазона защитив все приборы подключенные к этой линии питания. Не единичны случаи, когда в КТП (трансформаторе) отгорает ноль и напряжение на одной из фаз может скакнуть до критичных для электроприборов 380–400 вольт. Кроме того, эта ситуация может спровоцировать даже пожар при некоторых обстоятельствах. Поэтому такая защита тоже будет нелишней.

Ну и электросхема моего электрощита:

Мой щиток

Вот пример в натуральную величину, делал этим летом:

Еще один вариант на автоматике Shnaider, делал осенью 2022:
